3D Laserscanning im Anlagenbau

Digitalisierung von Bestandsanlagen der Industriesektoren Chemie, Öl + Gas, Energie, Pharma, Stahlwerke, Rohrleitungsbau, etc.

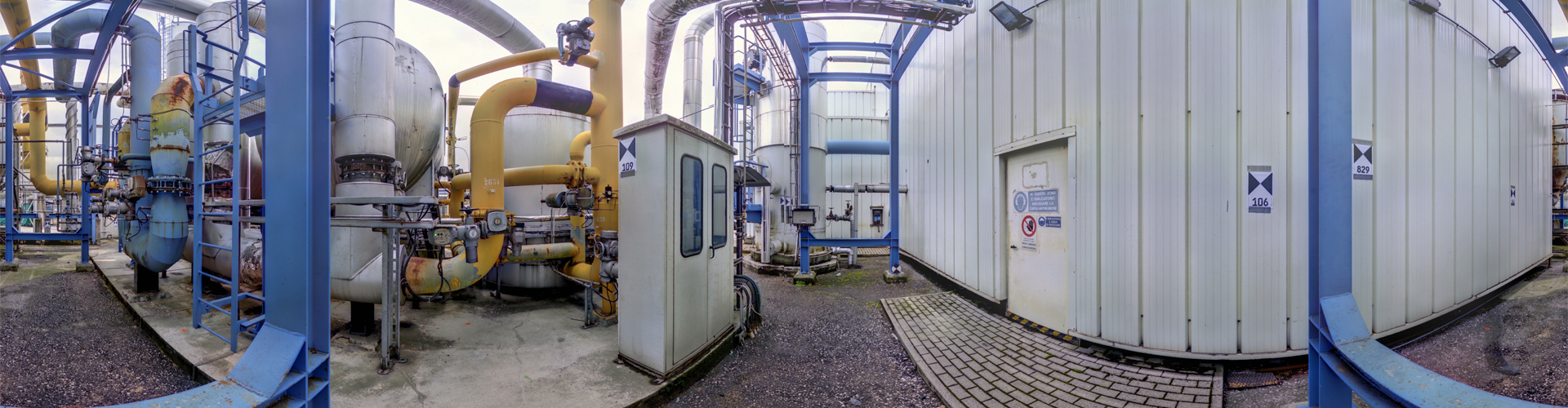

Erfassen der Altanlagen durch Laserscanning und HDR Farbaufnahmen.

Anlagendokumentation mittels AS-Built-Aufnahmen als Planungsgrundlage für Modernisierungs-, Erweiterungs- und Umbauprojekte: Anlagen-Revamps, Anlagen-Retrofits.

Schaffung eines Vermessungsnetzes zur vermessungstechnischen Verknüpfung von Aufnahmebereichen über ein definiertes Koordinatensystem mit bauseits definiertem Nullpunkt. (Georeferenzierung).

Anwendung
  • Revamp-Projekte
  • Retrofit-Projekte
  • Kollisionsprüfungen
  • Dimension-Control
  • Vorfertigung im Rohrleitungsbau
  • Werkskataster
Planungstools
  • PDMS
  • E3D
  • SmartPlant 3D
  • Plant3D
Ergebnisse
  • georeferenzierte Punktewolke in den Punktewolkeformaten: LFD; IMP, JSA; RCP, RCS; E57
  • 3D Views bzw. 360°-Panorama-Views, Bubble-Views, Hyperbubbles (Copyright: AVEVA
  • 2D CAD Bestandspläne
  • 3D CAD Modelle, as-built-Modelle im 3D-Format: STEP; IGS; IGES; SAT; DGN; DWG
Vorteile
  • vermeidet Kollisionen bei der Montage
  • Vorfertigungsgrad von 100% erreichbar
  • vereinfacht und beschleunigt Planung
  • leistet bei geringem Aufwand bessere Ergebnisse als ein herkömmliches Aufmaß
